某水泥廠粉磨系統(tǒng)是由雷蒙磨粉機(jī)和球磨機(jī)組成的聯(lián)合系統(tǒng)，在正式投入生產(chǎn)之前，該廠對該粉磨系統(tǒng)進(jìn)行了調(diào)試，調(diào)試過程中發(fā)現(xiàn)了雷蒙磨粉機(jī)存在的一些問題，并做出了相應(yīng)的改造，保證了整個(gè)粉磨系統(tǒng)穩(wěn)定、有效的運(yùn)轉(zhuǎn)。

一、出現(xiàn)的問題

陸續(xù)將該公司3個(gè)水泥粉磨系統(tǒng)進(jìn)行試生產(chǎn)，調(diào)試初期存在的主要問題為：

1、雷蒙磨粉機(jī)振動(dòng)大，經(jīng)常跳停，開停機(jī)頻繁，個(gè)別部件因振動(dòng)大而損壞；

2、熟料易磨性差。由此導(dǎo)致雷蒙磨粉機(jī)系統(tǒng)故障較多，臺(tái)時(shí)產(chǎn)量低。

二、問題分析和改造措施

1、改造雷蒙磨粉機(jī)下料溜子，調(diào)整偏料，穩(wěn)定料層

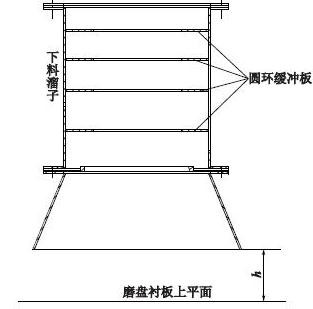

雷蒙磨粉機(jī)初期運(yùn)行時(shí)振動(dòng)過大，水平振動(dòng)值在3.7mm/s，垂直振動(dòng)值在4mm/s，并且隨著料層的變化等因素影響，有時(shí)振動(dòng)值還會(huì)更高，達(dá)到8mm/s。通過分析，雷蒙磨粉機(jī)振動(dòng)時(shí)，其主電動(dòng)機(jī)電流波動(dòng)較大，低值在100A左右，而高值在145A左右，雷蒙磨粉機(jī)循環(huán)斗式提升機(jī)的電流波動(dòng)也較大，極差在25A左右，初步判斷為雷蒙磨粉機(jī)系統(tǒng)下料不均造成的。在進(jìn)磨觀察磨盤上的物料分布情況時(shí)發(fā)現(xiàn)，磨內(nèi)中心溜子的出料有明顯的偏差，磨內(nèi)的東側(cè)和南側(cè)（即斗式提升機(jī)下料點(diǎn)和選粉機(jī)回粉）的物料較多，并且對應(yīng)上部溜子的磨損也較為嚴(yán)重，而其他兩個(gè)方向的物料較少，基本符合磨內(nèi)下料點(diǎn)偏移和下料不均的判斷。隨即安排在入磨的中心溜子內(nèi)增加了寬度100mm厚度10mm的圓環(huán)緩沖板，見下圖。

一方面它降低了入磨物料高落差對溜子的沖刷，另一方面圓環(huán)的收口作用使得物料的下料點(diǎn)發(fā)生了變化，將原先的單點(diǎn)偏心下料改成接近中心下料，改善了物料在磨盤上的偏離現(xiàn)象。同時(shí)，適當(dāng)調(diào)整h值的大?。ㄔO(shè)計(jì)600mm，后改為400mm），使得下料波動(dòng)時(shí)，可以起到一定的緩沖作用，穩(wěn)定料床。

2、提高熟料質(zhì)量，改善易磨性，為粉磨系統(tǒng)提效率高創(chuàng)造條件

鑒于出篦冷機(jī)熟料溫度高（高達(dá)165℃）、易磨性差的問題，安排窯系統(tǒng)以及質(zhì)檢部進(jìn)行溝通，及時(shí)調(diào)整配料方案，在窯系統(tǒng)能維持正常運(yùn)行的前提下，適當(dāng)提高熟料飽和比，增加熟料礦物中C?S含量，降低C?S含量。一方面提高了熟料的強(qiáng)度，另一方面由于C?S的減少，熟料的易磨性也有了很大改善。更重要的一點(diǎn)，在大修中把篦冷機(jī)高溫端的篦板做了改造，改造完成后出篦冷機(jī)的熟料溫度大幅度降低，目前穩(wěn)定在90℃左右，由于熟料的急冷效果明顯提高，熟料的易磨性有了明顯改善。

通過上述的調(diào)試改造，該聯(lián)合粉磨系統(tǒng)運(yùn)行趨于平穩(wěn)，可靠性較高，獲得了較好的技術(shù)指標(biāo)，后期的投產(chǎn)生產(chǎn)也證實(shí)了這一點(diǎn)。紅星機(jī)器生產(chǎn)的雷蒙磨粉機(jī)質(zhì)量過硬，完全不會(huì)出現(xiàn)上述的問題，可避免生產(chǎn)過程中不必要的改造麻煩，歡迎蒞臨選購，咨詢熱線：0371-67772626。
